首頁智能家居產品石英晶振,愛普生晶振,FC-135貼片晶振

石英晶振,愛普生晶振,FC-135貼片晶振

編號：81389944
頻率：32.768kHz

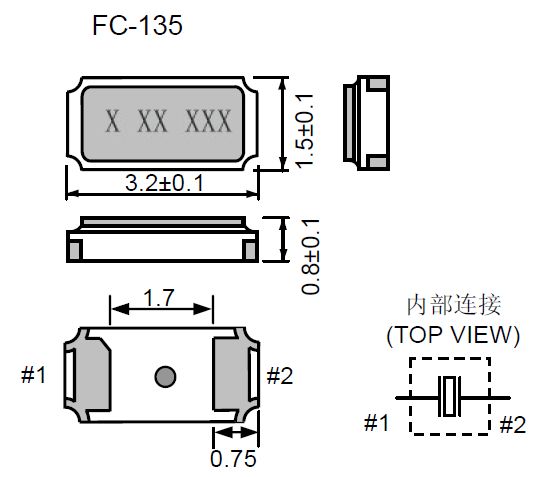

尺寸：3.2x1.5x0.80mm詳細瀏覽PDF文檔

FC-135貼片晶振,石英水晶振子,3215mm無源晶振,頻率范圍:32.768kHz (32kHz to 77.5kHz),外部尺寸:3.2x1.5x0.80mm,諧波次數:基頻,應用:小型便攜式通信設備

分享到

FC-135貼片晶振,石英水晶振子,3215mm無源晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

EPSON晶振項目	符號	晶振型號FC-135		條件
額定頻率范圍	f_nom	32.768kHz	32kHz to 77.5kHz	請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度	T_stg	-55°C to +125°C		裸存
工作溫度	T_use	-40°C to +85°C
激勵功率	DL	0.5μW (1.0μW Max.)		如果你有最大激勵功率為1.0μW 的需求,請聯系我們.
頻率公差（標準）	f_tol	±20 × 10^-6		+25°C, DL=0.1μW 如需更嚴格的公差，聯系我們
拐點溫度	Ti	+25°C ±5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	7pF, 9pF, 12.5pF		可指定
串聯電阻（ESR）	R₁	70kΩ Max.	70kΩ to 45kΩ
串聯電容	C₁	3.4fF Typ.	3.7fF to 1.6fF
分路電容	C₀	1.0pF Typ.	1.3pF to 0.5pF
頻率老化	f_age	±3 ×10^-6 / year Max.		+25°C, 第一年

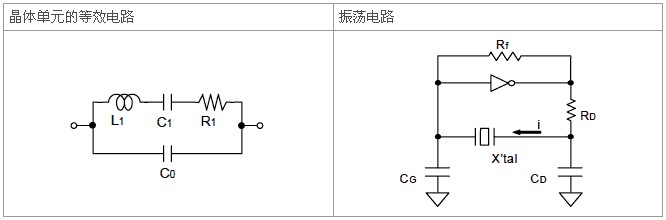

驅動能力說明振蕩晶體單元所需電功率,其計算公式如下:
驅動能力 (P) = i2·Re
其中i表示經過晶體單元的電流,
Re表示晶體單元的有效電阻,而且 Re=R1(1+Co/CL)2.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.愛普生電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「愛普生電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
